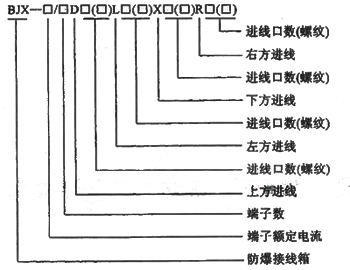

 型號含義
適用范圍和用途本系列
產品防爆性能完全符合GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分 通用要求》、Gb3836.2000《爆炸性氣體環境用電氣設備 第2部分 隔爆型“d”》、 GB3836.1-2000《爆炸性氣體環境用電氣設備 第3部分 增安型“e”》標準要求，適用于П類（除煤礦外的其他爆炸性氣體環境用電氣設備）含有ПA、ПB、ПC級、溫度組別為T1-T6的爆炸性氣體環境的1區和2區危險場所，在交流50Hz、電壓380V的線路中，作為連接各種電氣設備的分線、接線用，也可作為自控、通訊信號和電源線的連接。端子數、出線口方向和數量及口徑在外殼允許的前提下可任意變化。
結構概述
本系列產品外殼采用ZL102鑄成，表面噴塑，外形美觀。結合面采用曲路密封結構，具有較強的防水、防塵性能。殼內裝有接線端子，側面設有進、出線口，電纜通過其引入裝置引入箱內與接線端子連接，電纜布線和鋼管布線均可，殼內外均設有接地螺釘。
出線口口徑與電纜外徑對應表見下表
| 公稱口徑 |
G1/2" |
G3/4" |
G1" |
G11/4" |
G11/2" |
G2" |
| 電纜外徑(Φ,mm) |
8～10 |
10～14 |
12～17 |
15～23 |
18～26 |
30～36 |
主要技術參數見下表
|
額定電壓(V) |
防護等級 |
額定電流(A) |
防爆等級 |
|
380 |
IP54 |
20 |
ExeП T6
*ExeП BT6
*ExeП BCT6 |
