 極化探頭/抗干擾參比 |
一、 簡介
我公司生產的KT-JT型極化探頭采用了先進的技術工藝加工而成。它能有效的消除由于存在土壤IR降、雜散電流等因素所引起的電位誤差，從而達到精確檢測被保護構筑物上的保護電位值。
二、 主要技術參數
探頭內阻：200Ω～1.6kΩ
使用溫度： -20～40℃
探頭材質：工程塑料
外形尺寸：φ110×185mm
測試線長度：5米
三、 使用方法
1、 首先將極化探頭底部的密封膠片去掉，并放在清水中浸泡12小時以上；
2、 然后將其放置在預先設計好的測試位置；
3、 把極化探頭測試電纜中的黃色測試電纜和被測構筑物相連接，用電位測試儀正端接紅色測試線、負端接黑色測試線。此時電位測試儀屏幕上所顯示的電位值就是目前被測構筑物上的實際電位值。
4、 完成測試工作后，將極化探頭清洗干凈，整理好測試電纜，把底部的密封膠片重新粘上；
5、 如果用于長久對被保護構筑物進行電位檢測，則需要埋深于凍土層以下。
四、產品組成
本產品主要有殼體、鋼片、木塞、密封膠片、殼體填充料、內膽、測試電纜、電解質等組成，長期埋地使用時需放置在棉布袋和填包料中。
五、應用范圍
1.精確監測陰極保護狀態。用作犧牲陽極保護的電位精確測量。
2.在外加電流陰極保護系統中，用作自動控制的穩定信號源。適用于埋地管道及地下金屬構筑物的陰極保護工程。
3.可埋設在需要監測而又不能進入的位置，如：大型容器底部中心位置、地下燃料庫、化學貯罐之間不能接近的位置；城市路面底下的管網等，可在工程施工期間預先埋設，長期使用。
4.管道陰極保護的遙測信號源。
六、注意事項
1、極化探頭易碎，搬運時要小心輕放，以免摔碎，震裂探頭，不許扯拉電纜線作搬運工具。
2、在埋設以前應置放于陰涼干燥處，避免陽光爆曬和雨淋。
3、避免與其它化學藥品放在一起。
4、在整個搬運和安裝過程中，防止劃破電纜線絕緣層。
5、在使用極化探頭前，應仔細檢查探頭底部圓孔，確保其不被塑料布等絕緣物質堵塞，以免影響測試效果。

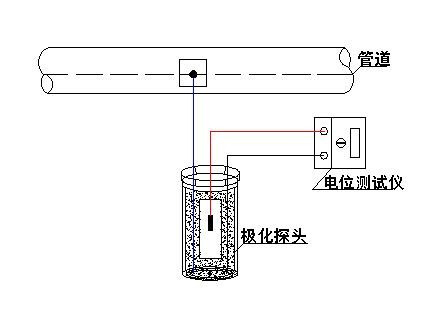

附圖-管道檢測中極化探頭的使用方法
