相關介紹
海洋鋼結構浪花飛濺區(qū)防腐保護采用三層防護技術，由三層緊密相連的保護層組成，即底油層－自憎水密封油層、中間層－防腐帶層、外護層－防腐護套層，外護層采用單側法蘭不銹鋼螺栓連接。其中自憎水密封油、防腐帶是該三層防護技術的核心部分，含有優(yōu)良的緩蝕成份，能夠有效阻止腐蝕介質的侵蝕，可帶水施工。防腐帶和防護套具有良好的緩沖和耐沖擊性能，不但能隔絕海水，還能抵御機械損傷破壞。
該技術不僅可用于新建設施的腐蝕防護，也適用于在役設施的腐蝕修復；不僅可應用于鋼結構，亦可應用于海洋環(huán)境的其它材質結構。
主要性能指標：
（1）自憎水密封油：
A、固體含量 100％
B、溫度范圍 安裝溫度 0℃至35℃
使用溫度 －30℃至45℃
C、 憎水率 98.4％
（2）防腐帶：
A、拉伸強度 11.7MPa
B、斷裂伸長率 12.3%
（3）防腐護套：
A、斷裂伸長率 746/751（周向/軸向）%
B、拉伸強度 30.3/30（周向/軸向）MPa
C、沖擊強度 8J/mm2
（4）修復體系：
高溫高壓耐水密閉性（50℃，0.5MPa，28d）無鼓泡、無剝離，膜下無水。
施工作業(yè)要求
1、施工程序
表面處理--涂刷自憎水密封油--纏繞防腐帶--安裝防護套
a.表面處理 b.涂抹底油 c.纏繞防腐帶 d.安裝防護套

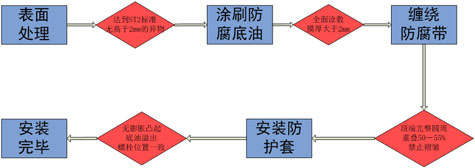

2、施工流程
3、施工作業(yè)要求
1）表面處理
（1）清除所有海洋生物。
（2）清除所有松弛黏著的原有涂層。
（3）除銹標準達到ST2。
2）自憎水密封油施工
（1）如果蝕坑已達2mm毫米或者更大，必需在坑內涂滿自憎水密封油。
（2）整個施工表面應涂滿，無漏涂。
3）防腐帶施工
（1）防腐帶重疊不少于50。
（2）無摺疊或皺紋。
4）防護套安裝
（1）沒有膨脹凸起或摺縫出現。
（2）防護套安裝要平整、無縫隙。
主要特點：
（1）優(yōu)良的黏著性能 （2）安全環(huán)保 （3）可水下施工 （4）表面處理要求低
（5）施工簡單 （6）良好的抗沖擊性能 （7）保護實效長 （8）防海生物附著
相關圖片
 |
 |
 |

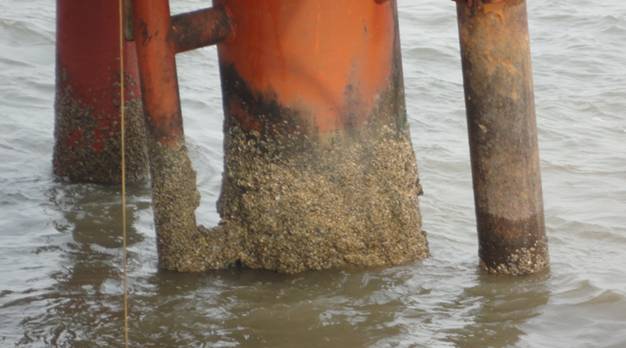

| 樁腿原防腐層腐蝕脫落情況1 |

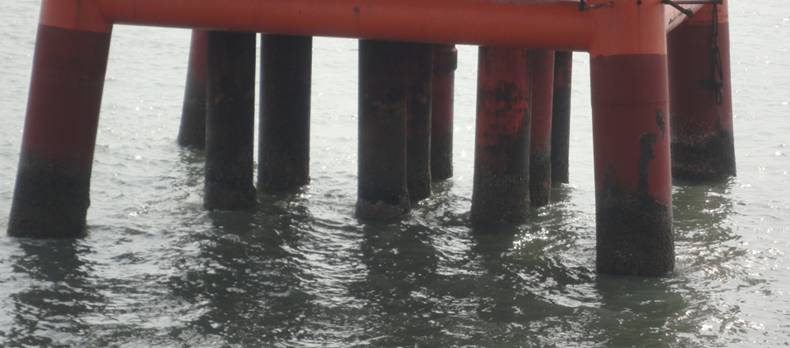

樁腿原防腐層腐蝕脫落情況2 |

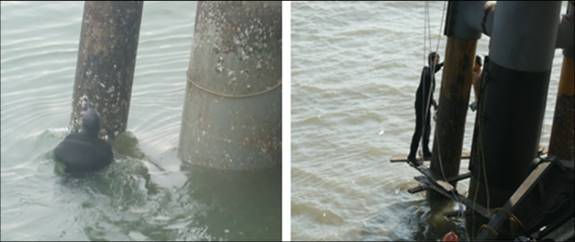

表面處理 涂刷自憎水密封油 |
 |
 |
 |
| 纏繞防腐帶 |
安裝防護套 |

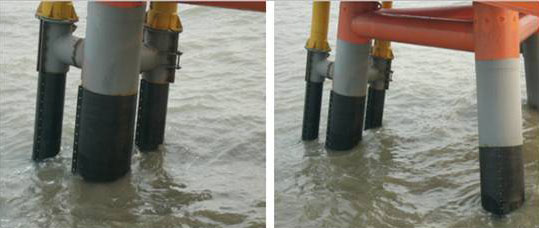

施工后照片 |
